Trong những năm gần đây, quạt trần đèn ngày càng được nhiều gia đình lựa chọn thay cho quạt trần truyền thống. Đây không chỉ là món đồ nội thất mang lại khả năng làm mát hiệu quả, sản phẩm này còn tích hợp hệ thống chiếu sáng, giúp tiết kiệm không gian và tăng tính thẩm mỹ cho ngôi nhà của bạn.

Đối với dòng sản phẩm này, nhiều người sẽ lựa chọn dịch vụ lắp đặt chuyên nghiệp, nhưng cũng có người sẽ lựa chọn tự lắp đặt tại nhà để tiết kiệm chi phí. Tuy nhiên, để quạt trần có đèn hoạt động đúng công năng và đảm bảo độ bền, việc đấu dây điện đúng cách là yếu tố cực kỳ quan trọng. Một sơ suất nhỏ trong quá trình kết nối dây có thể dẫn đến những sự cố nguy hiểm như chập điện, cháy nổ hoặc làm hỏng thiết bị. Vậy nên dù là thợ điện chuyên nghiệp hay người dùng muốn tự lắp tại nhà cũng đều cần hiểu rõ sơ đồ đấu dây quạt trần đèn và tuân thủ các nguyên tắc an toàn khi lắp đặt.

Trong bài viết này, Đèn Hoàng Gia sẽ hướng dẫn bạn chi tiết từng bước cách đấu dây quạt trần có đèn kèm sơ đồ minh họa dễ hiểu. Qua đây có thể giúp bạn tự tin lắp đặt hoặc kiểm tra hệ thống dây điện của quạt trần đèn một cách an toàn, hiệu quả và thẩm mỹ.

Cách đấu dây quạt trần có đèn
Cách đấu dây quạt trần có đèn

Nội dung bài viết

Chuẩn bị trước khi đấu dây quạt trần có đèn

Trước khi bắt tay vào đấu dây, bạn cần đảm bảo đã chuẩn bị đầy đủ dụng cụ, kiểm tra vị trí lắp đặt và xác định loại quạt trần để quá trình thi công diễn ra thuận lợi, an toàn.

#1. Dụng cụ cần thiết:

  • Để đấu dây quạt trần có đèn đúng kỹ thuật, bạn nên chuẩn bị:
  • Tua vít: Nên có cả tua vít 2 cạnh và 4 cạnh để tháo/lắp các loại ốc khác nhau.
  • Bút thử điện: Giúp kiểm tra xem nguồn điện đã được ngắt hoàn toàn trước khi thi công.
  • Kìm tuốt dây: Dùng để bóc lớp vỏ nhựa bên ngoài mà không làm đứt lõi đồng bên trong.
  • Kìm cắt: Cắt dây điện thừa hoặc dây hỏng.
  • Băng keo điện: Bọc kín các mối nối để cách điện và tránh chập cháy.
  • Thang nhôm: An toàn và chắc chắn để thao tác ở độ cao trần nhà.
  • Đèn pin hoặc đèn đội đầu: Hữu ích khi lắp đặt ở nơi thiếu sáng.

Mẹo nhỏ: Chuẩn bị một khay đựng ốc vít và phụ kiện đi kèm quạt để tránh bị thất lạc khi lắp đặt.

#2. Kiểm tra nguồn điện và vị trí lắp đặt:

  • Ngắt nguồn điện tổng hoặc cầu dao khu vực trước khi bắt đầu đấu dây. Đây là nguyên tắc an toàn bắt buộc.
  • Xác định vị trí lắp quạt trần có đèn:
    • Chọn vị trí giữa phòng để quạt phân tán gió và ánh sáng đồng đều.
    • Đảm bảo khoảng cách từ cánh quạt đến trần tối thiểu 25–30 cm và cách sàn khoảng 2,3–2,5 m.
    • Kiểm tra kết cấu trần (bê tông, thạch cao, gỗ…) để chọn loại móc treo hoặc giá đỡ phù hợp.
  • Kiểm tra dây dẫn điện sẵn có: Đảm bảo dây chịu tải tốt (thường từ 1.5 mm² trở lên) và không bị đứt, mòn, bong tróc.

#3. Xác định loại quạt trần và số dây:

Trước khi đấu, bạn cần biết quạt trần của mình là loại nào để áp dụng sơ đồ đấu dây chính xác:

  • Quạt trần có đèn 3 dây:
    • 1 dây nguồn chung (L – pha nóng)
    • 1 dây riêng cho quạt
    • 1 dây riêng cho đèn
  • Quạt trần có đèn 4 dây:
    • Tách riêng dây mát (N) và dây pha cho từng chức năng.
    • Thường dùng cho quạt có nhiều chế độ hoặc đèn LED đổi màu.
  • Quạt trần có đèn điều khiển từ xa: Dây kết nối đến bộ điều khiển trung gian, sau đó điều khiển cả quạt và đèn bằng remote.
  • Quạt trần đèn tích hợp công tắc đôi: Dùng 2 công tắc riêng biệt trên tường để bật/tắt quạt và đèn độc lập.

Lưu ý: Màu dây điện (đỏ, xanh, vàng, đen…) có thể khác nhau tùy nhà sản xuất, nên luôn kiểm tra hướng dẫn kèm theo sản phẩm.

Sơ đồ đấu dây quạt trần có đèn

Để đấu dây quạt trần có đèn đúng cách, việc hiểu rõ sơ đồ điện là bước quan trọng giúp bạn xác định chính xác các điểm kết nối, tránh nhầm lẫn và đảm bảo an toàn khi vận hành.

#1. Các ký hiệu trên sơ đồ

Khi đọc sơ đồ điện, bạn sẽ gặp các ký hiệu phổ biến sau:

  • L (Line / Pha nóng): Dây nguồn mang điện, thường có màu đỏ hoặc nâu.
  • N (Neutral / Dây trung tính): Dây không mang điện, thường có màu xanh dương hoặc đen.
  • Dây mát (Ground / Earth): Bảo vệ an toàn, thường màu xanh lá sọc vàng.
  • Dây điều khiển quạt: Kết nối mô-tơ quạt, thường có màu riêng (vàng hoặc đen).
  • Dây điều khiển đèn: Kết nối bộ đèn chiếu sáng, thường màu xanh hoặc trắng.

Lưu ý: Màu dây có thể thay đổi tùy hãng sản xuất. Luôn tham khảo sách hướng dẫn đi kèm quạt trần để xác định chính xác.

#2. Sơ đồ mẫu cho quạt trần 3 dây và 4 dây

Quạt trần 3 dây (loại phổ biến nhất):

  • Dây 1: L – pha nóng cho quạt
  • Dây 2: L – pha nóng cho đèn
  • Dây 3: N – dây trung tính dùng chung cho cả quạt và đèn

Cách đấu như sau:

  • Dây nóng quạt nối với công tắc quạt.
  • Dây nóng đèn nối với công tắc đèn.
  • Dây trung tính nối trực tiếp về nguồn N.

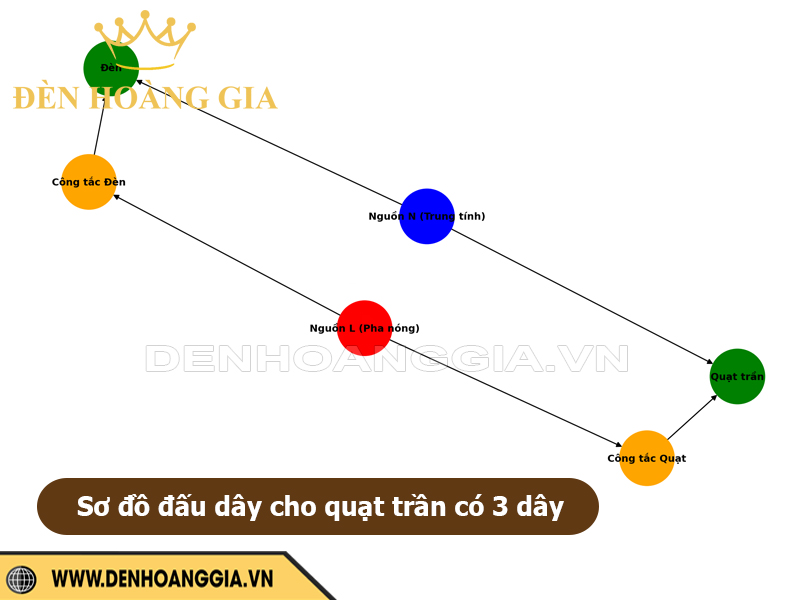

Sơ đồ đấu dây cho quạt trần đèn có 3 dây
Sơ đồ đấu dây cho quạt trần đèn có 3 dây

Quạt trần 4 dây

  • Dây 1: L – pha nóng quạt
  • Dây 2: L – pha nóng đèn
  • Dây 3: N – dây trung tính quạt
  • Dây 4: N – dây trung tính đèn

Cách đấu như sau:

  • Mỗi chức năng có dây nóng và dây trung tính riêng. Cách phân chi này giúp cho việc vận hành độc lập, ổn định hơn.

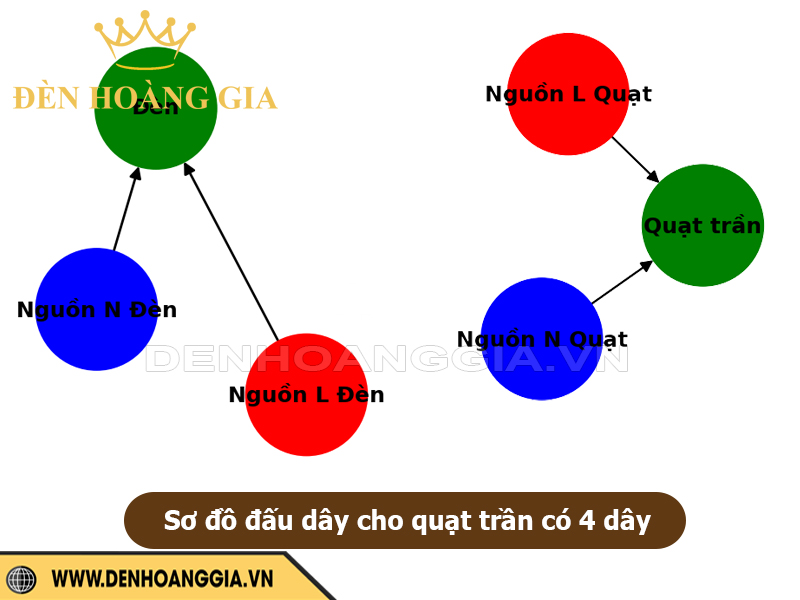

Sơ đồ 4 dây cho quạt trần đèn 4 dây
Sơ đồ 4 dây cho quạt trần đèn 4 dây

Sơ đồ đấu dây quạt trần có điều khiển từ xa

Với loại này, bộ điều khiển từ xa nằm giữa nguồn điện và thiết bị:

  • Nguồn điện L và N vào bộ nhận sóng (receiver).
  • Từ receiver, dây ra quạt và dây ra đèn được tách riêng, điều khiển qua remote.
  • Ưu điểm: Không cần công tắc đôi, chỉ cần cấp nguồn cho bộ điều khiển là đủ.

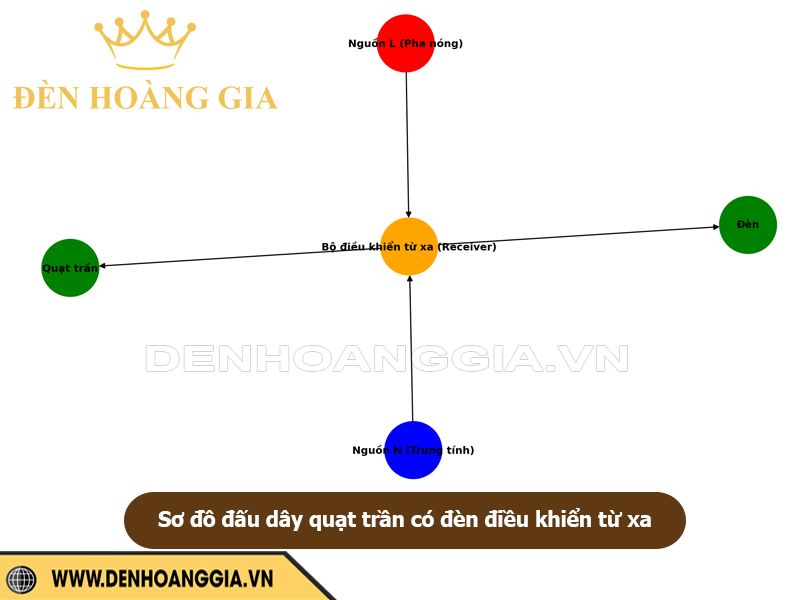

Sơ đồ đấu dây quạt trần có điều khiển từ xa
Sơ đồ đấu dây quạt trần có điều khiển từ xa

Các bước đấu dây quạt trần có đèn (chi tiết, an toàn)

Lưu ý chung trước khi làm: Tuân thủ quy chuẩn điện tại địa phương, dùng dây đúng tiết diện (thường là tiết diện ≥ 1.5 mm² cho mạch chiếu sáng/quạt). Ưu tiên dùng CB/MCB riêng cho mạch quạt và đèn. Luôn có dây tiếp địa (PE) xanh – vàng nối vào thân đèn/quạt nếu thiết bị hỗ trợ.

Sau đây là các bước hướng dẫn chi tiết cách đấu dây quạt trần có đèn:

Bước 1 – Ngắt nguồn điện và kiểm tra an toàn

  • Gạt CB/MCB của mạch quạt–đèn về OFF, dán nhãn “đang thi công”.
  • Dùng bút thử điện kiểm tra tại hộp đấu dây/công tắc: không có điện mới thao tác.
  • Chuẩn bị PPE: găng tay cách điện, thang chắc chắn, giày đế cách điện.
  • Kiểm tra móc treo/ty treo trên trần chịu lực tốt; hộp nối dây phải có nắp.

Bước 2 – Kết nối dây nguồn với dây quạt (theo từng trường hợp)

Quy ước phổ biến:

  • L (pha nóng) thường nâu/đỏ;
  • N (trung tính) thường xanh dương/đen;
  • PE (tiếp địa) xanh–vàng.

*** Màu dây từ nhà sản xuất quạt có thể khác (VD: đen–quạt, xanh dương–N, xanh/đỏ–đèn). Luôn đối chiếu sách hướng dẫn đi kèm.

Trường hợp 1 – Quạt trần có đèn kiểu 3 dây (phổ biến)

Dây từ quạt/đèn:

  • L quạt (thường đen)
  • L đèn (thường xanh/đỏ)
  • N chung (thường trắng/xanh dương)

Cách đấu tại hộp trần/công tắc đôi:

  • Nguồn L từ CB đi tới chân chung của công tắc đôi.
  • Nối ra nút 1 của công tắc → L quạt.
  • Nối ra nút 2 của công tắc → L đèn.
  • Nguồn N nối chung về N thiết bị (quạt + đèn).
  • PE (nếu có) bắt vào ốc tiếp địa thân quạt/đế đèn và hộp thép.

Trường hợp 2 – Quạt trần có đèn kiểu 4 dây

Dây từ thiết bị tách riêng:

  • L quạt,
  • N quạt,
  • L đèn,
  • N đèn (+ PE nếu có).

Cách đấu:

  • L nguồn → công tắc đôi → lần lượt tới L quạt và L đèn.
  • N nguồn → tách nhánh tới N quạt và N đèn (không đi qua công tắc).
  • PE → thân thiết bị/hộp thép.

Trường hợp 3 – Quạt trần có đèn dùng điều khiển từ xa (receiver)

  • Dây IN của receiver: L IN + N IN lấy từ nguồn.
  • Dây OUT của receiver:
    • L FAN → L quạt; L LIGHT → L đèn
    • N OUT → N chung của quạt & đèn
    • PE vẫn nối thẳng về thân thiết bị (không qua receiver).
  • Đặt receiver gọn trong chụp trần, không ép gãy dây và đảm bảo tản nhiệt.

Bước 3 – Đấu dây công tắc điều khiển

  • Công tắc đôi (2 nút):
    • Chân LINE chung nhận L nguồn.
    • Nút 1 (FAN) xuất L → L quạt.
    • Nút 2 (LIGHT) xuất L → L đèn.
    • N nguồn đi thẳng về thiết bị (không vào công tắc).
  • Dimmer/chiết áp quạt (nếu dùng): lắp theo sơ đồ của nhà sản xuất, chỉ dùng dimmer tương thích mô-tơ quạt trần.
  • Bộ điều khiển từ xa: chỉ cần cấp L–N cho receiver; thao tác bật/tắt, đổi tốc độ, hẹn giờ bằng remote.

Bước 4 – Cố định và bọc cách điện

  • Dùng cos/kẹp nối (domino) hoặc connector xoáy đạt chuẩn; siết chắc, không lộ lõi đồng.
  • Bọc băng keo điện 2–3 vòng che kín mối nối; gập mối nối hướng ngược chiều kéo để chống tuột.
  • Sắp dây gọn trong hộp nối, tránh chạm cánh quạt/receiver; gắn nắp hộp.
  • Siết chặt ốc treo, ty treo, bát úp theo đúng mô-men khuyến nghị; cân chỉnh trọng tâm để tránh rung lắc.

Bước 5 – Kiểm tra và vận hành thử

  • Bật CB/MCB, bút thử điện kiểm tra trên công tắc đã có L.
  • Thử nút LIGHT: đèn sáng ổn, không nhấp nháy.
  • Thử nút FAN: quạt chạy êm ở mọi cấp tốc độ; kiểm tra đảo chiều (nếu có) bằng công tắc REV/remote.
  • Nghe tiếng ồn, quan sát rung lắc: nếu rung, cân cánh (gắn chì/miếng cân) hoặc siết lại vít.
  • Kiểm tra nhiệt tại mối nối sau 10–15 phút chạy: không nóng bất thường.
  • Với remote: ghép mã (pair) theo hướng dẫn; thử các chức năng hẹn giờ, dim đèn (nếu hỗ trợ).

Một vài lưu ý khi đấu dây quạt trần có đèn

  • Không nối chung PE với N.
  • Không dùng dây nhỏ hơn khuyến nghị hoặc băng keo kém chất lượng.
  • Nếu màu dây không khớp mô tả, đọc sơ đồ của hãng và thử bút đo liên tục (continuity) để phân biệt.
  • Nhà có trần thạch cao: bổ sung giá treo vào xà gồ/bulong nở – tuyệt đối không treo vào tấm thạch cao.
  • Không tự lắp khi không am hiểu điện; hãy gọi thợ điện được cấp chứng chỉ.

Lưu ý an toàn khi đấu dây quạt trần có đèn

Để đảm bảo an toàn điện & cơ khí, quạt trần đèn chạy êm, không rung lắc, không quá nhiệt các bạn cần lưu ý một số vấn đề sau đây:

#1. Ngắt điện và kiểm tra không còn điện

  • Gạt CB/MCB về OFF, dán nhãn “Đang thi công”.
  • Dùng bút thử điện/đồng hồ đo kiểm tra lại tại hộp nối, công tắc, trần — chỉ thao tác khi kim về 0/đèn không sáng.
  • Tránh thao tác khi tay ướt, sàn ẩm; mang găng cách điện và giày đế cách điện.

#2. Dùng dây và thiết bị đúng chuẩn

  • Tiết diện dây: tối thiểu 1.5 mm² cho mạch quạt–đèn; nếu quạt công suất lớn hoặc dây dài, cân nhắc 2.5 mm².
  • Thiết bị bảo vệ: lắp CB/MCB riêng; khuyến khích RCD/ELCB (chống rò).
  • Công tắc/chiết áp phải đúng dòng/điện áp (ví dụ 250V–6A/10A); không dùng dimmer đèn để chỉnh tốc độ quạt nếu nhà sản xuất không cho phép.

#3. Đấu nối đúng cực tính và chuẩn đầu nối

  • Quy ước phổ biến là L (pha nóng): nâu/đỏ; N (trung tính): xanh dương/đen; PE (tiếp địa): xanh–vàng. Tuy nhiên màu có thể khác tùy hãng, vì vậy luôn phải đọc kỹ thông tin từ nhà sản xuất.
  • Không xoắn trần hai lõi đồng rồi bọc băng keo; hãy dùng cos, domino, connector kẹp (WAGO) đạt chuẩn.
  • Siết chặt, không để hở đồng, bọc băng keo điện loại tốt (PVC chống cháy, chịu nhiệt).
  • Không nối chung PE với N; PE chỉ để bảo vệ, bắt vào thân/đế kim loại của quạt–đèn và hộp thép.

#4. Kết cấu treo và khoảng cách an toàn

  • Treo vào ty ren/móc nở bắt trực tiếp xà bê tông/khung gỗ/khung thép, không treo vào tấm thạch cao.
  • Khoảng cách: cánh quạt–trần ≥ 25–30 cm, cánh–tường ≥ 60 cm, cánh–sàn ~ 2,3–2,5 m.
  • Siết đúng mô-men, kiểm tra đồng tâm; sau lắp chạy thử nếu rung thì cân cánh.

#5. Môi trường và bố trí dây

  • Tránh hơi ẩm, hơi dầu, hơi muối; nếu lắp gần bếp/ban công, chọn thiết bị IP phù hợp.
  • Không ép, kẹp gãy dây trong chụp trần/receiver; đi dây có ống luồn nơi cạnh sắc, bo góc mềm.

#6. Tương thích đèn và điều khiển

  • Đèn LED tích hợp driver riêng: nếu muốn dim, dùng dimmer tương thích LED theo khuyến nghị hãng.
  • Bộ receiver (remote) đặt thoáng trong bát úp, tránh sát ballast/driver để không nhiễu; dây IN (L/N) từ nguồn, dây OUT tách FAN/LIGHT/N đúng ký hiệu.

#7. Kiểm tra sau khi hoàn tất

  • Chạy thử 10–15 phút: mối nối không nóng, không mùi khét; quạt chạy êm, đèn không nhấp nháy.
  • Tắt nguồn, rà soát lại ốc siết, nắp hộp nối, bọc bổ sung nếu cần.

#8. Khi nào nên gọi thợ điện

  • Không xác định được dây L/N/PE, màu dây lẫn lộn.
  • Nhà có mạch cũ, dây giòn, ẩm; cần đục tường đi lại dây.
  • Muốn lắp dimmer/remote phức tạp, quạt đèn công suất lớn, hay trần cao > 3,2 m.

Giải đáp các câu hỏi thường gặp khi đấu dây quạt trần có đèn

Dưới đây là những thắc mắc phổ biến của người dùng khi lắp đặt và đấu dây quạt trần có đèn. Kèm theo đó là câu trả lời chi tiết và chuẩn kỹ thuật.

#1. Quạt trần đèn dùng chung 1 công tắc được không?

Có thể, nhưng sẽ không thể bật/tắt quạt và đèn độc lập.

Cách đấu:

  • Nguồn L (pha nóng) từ công tắc → nối chung vào cả L quạt và L đèn.
  • Nguồn N (trung tính) nối chung về N của quạt và đèn.

Nhược điểm: mỗi lần bật công tắc, cả quạt và đèn đều hoạt động, khó điều chỉnh riêng.

Giải pháp tốt hơn: dùng công tắc đôi hoặc bộ điều khiển từ xa để linh hoạt.

#2. Có thể đổi công tắc thường thành điều khiển từ xa không?

Hoàn toàn có thể, bằng cách lắp thêm bộ nhận sóng (receiver) vào quạt trần đèn.

Quy trình cơ bản:

  • Cấp L–N nguồn vào cổng IN của receiver.
  • Kết nối L FAN và L LIGHT từ receiver tới quạt và đèn.
  • N chung nối về N của quạt và đèn.

Ưu điểm: bật/tắt, chỉnh tốc độ quạt, điều chỉnh độ sáng (nếu đèn hỗ trợ dim) ngay trên remote.

Lưu ý: chọn receiver tương thích công suất quạt & loại đèn (LED, sợi đốt, compact…).

Mẹo nhỏ: nếu nhà đã đi sẵn công tắc đôi, vẫn có thể giữ lại để cắt nguồn thủ công khi không dùng.

#3. Dùng chung dây cho đèn và quạt có ảnh hưởng gì không?

  • Kỹ thuật: Có thể dùng chung dây N (trung tính) cho quạt và đèn, nhưng L (pha nóng) của hai thiết bị nên tách riêng để điều khiển độc lập.
  • Rủi ro khi dùng chung dây L:
    • Cả hai thiết bị bật/tắt cùng lúc.
    • Dòng khởi động cao hơn, dễ gây sụt áp, nhấp nháy đèn khi bật quạt.
  • Khuyến nghị:
    • Dùng công tắc đôi hoặc receiver để tách điều khiển.
    • Dây dẫn phải đủ tải (≥ 1.5 mm²) và đầu nối chắc chắn để tránh quá nhiệt.

#4. Có thể lắp quạt trần có đèn vào trần thạch cao không?

Có, nhưng cần gia cố chắc chắn vào trần thật hoặc khung xương trần:

  • Sử dụng ty ren/bulong nở bắt trực tiếp vào xà gồ thép/bê tông bên trên lớp thạch cao.
  • Tuyệt đối không bắt móc treo vào tấm thạch cao vì không chịu tải.

Ngoài ra, bố trí cửa thăm kỹ thuật gần vị trí lắp để dễ bảo trì.

#5. Nếu dây màu không đúng mô tả thì làm sao?

  • Không dựa vào màu dây để đấu khi màu không chuẩn.
  • Dùng đồng hồ đo điện liên tục (continuity tester) hoặc chế độ ohm để dò. Một đầu đo vào chân quạt/đèn, một đầu đo vào đầu dây → xác định chức năng từng dây.
  • Luôn đánh dấu dây bằng băng màu/nhãn sau khi xác định, tránh nhầm lẫn về sau.

Kết luận!

Việc đấu dây quạt trần có đèn tưởng đơn giản nhưng thực tế lại đòi hỏi sự chính xác và tuân thủ chặt chẽ các nguyên tắc an toàn điện. Chỉ cần một sai sót nhỏ trong quá trình kết nối dây, bạn có thể gặp phải những rủi ro như chập điện, cháy nổ hoặc làm hỏng thiết bị.

Bằng cách nắm rõ sơ đồ đấu dây (3 dây, 4 dây hoặc dùng điều khiển từ xa), chuẩn bị đầy đủ dụng cụ, thực hiện theo quy trình từng bước và chú ý đến các lưu ý an toàn, bạn hoàn toàn có thể tự tin lắp đặt quạt trần có đèn tại nhà. Điều này không chỉ giúp tiết kiệm chi phí thuê thợ mà còn đem lại sự chủ động và yên tâm khi sử dụng.

Cần luôn nhớ rằng:

  • An toàn điện là ưu tiên hàng đầu.
  • Luôn kiểm tra kỹ trước khi cấp điện vận hành.
  • Nếu không chắc chắn, hãy liên hệ thợ điện chuyên nghiệp.

Đừng để việc lắp đặt quạt trần đèn sai cách làm giảm tuổi thọ và gây nguy hiểm. Nếu bạn không tự tin về kỹ thuật có thể lựa chọn bằng cách sử dụng dịch vụ lắp đặt chuyên nghiệp. Hãy để đội ngũ kỹ thuật giàu kinh nghiệm giúp bạn hoàn thiện không gian sống vừa mát mẻ vừa sang trọng!

Bên cạnh đó, nếu bạn cần thêm những mẫu quạt trần đèn đẹp phù hợp để lắp đặt cho không gian nội thất trong gia đình. Đừng quên địa chỉ bán quạt trần đèn tại Hà Nôi giá rẻ, chất lượng đảm bảo uy tín của Đèn Hoàng Gia. Chúng tôi hiện phân phối rất nhiều mẫu quạt trần đèn khác nhau, từ hiện đại tới cổ điển,…từ giá rẻ tới cao cấp,… đáp ứng mọi nhu cầu về tính năng, mẫu mã và giá thành của khách hàng. Để được tư vấn hiệu quả nhất, hãy liên hệ với chúng tôi theo số Hotline và địa chỉ dưới đây. Đội ngũ tư vấn viên của chúng tôi luôn sẵn sàng phục vụ quý khách.

hotline den led
  • ĐÈN LED HOÀNG GIA
  • Trụ sở Hà Nội: 126 Đại Mỗ, Q Nam Từ Liêm, Hà Nội.
  • Hotline 1: 0393.392.666 - Zalo 0393.392.666
  • Hotline 2: 0916.773.555 - Zalo 0916.773.555
  • Email: hkd.hoanggiavn@gmail.com
